H série Duté válce

DUTÉ HYDRAULICKÉ VÁLCE 25 TUN


výkon

25 tun

Zdvih

75-150 mm

Jednočinné duté válce série H jsou všestranně
použitelné pro zkoušení, údržbu, tažení a napínání. Průchozí otvor ve válci umožňuje např. napínání lan a tyčí,  zvedání zavěšených břemen, demontáž zalisovaných nebo zadřených strojních dílů jako kolíků, čepů, hřídelí, pouzder apod.





 3 ROKY ZÁRUČNÍ DOBA DÍKY PROVĚŘENÉ     KVALITĚ





  • K použití i v nepříznivých podmínkách je povrch pístnice vyroben z
    tvrdochromu a chráněn stíracím kroužek
  • Standard H – tvrzená vnitřní plocha válce se zvýšenou ochranou proti
    korozi
    vede k odolnosti proti vlhkosti a poškození vnitřku válce nečistotami. Tím se minimalizuje možnost zadírání.
  • Standard S – vysoká odolnost proti nečistotám v oleji díky stíracímu kroužku
  • Flexibilita
    • závitové otvory ve dně válce umožňují připevnění na různá zařízení
    • pro snadnou manipulaci je série H standardně vybavena madlem
  • Zpětný zdvih pístu pomocí výkonné vratné pružiny u všech válců KGF v základním vybavení

Technické parametry

Výkon /

nosnost*



t (kN)

Zdvih





mm

Model







Plocha

pístu



cm2

Zdvih.

objem



cm3

Průměr

D



mm

Výška

H



mm

Hmotnost**





kg

25

(278)

75

H25-75HS

39,71

297,8

125

153

12,0

150

H25-150HS

39,71

595,7

125

228

18,0

* Maximální výkon při tlaku ve válci 70 MPa                                                                                              **  Hmotnost včetně rychlospojky a olejové náplně

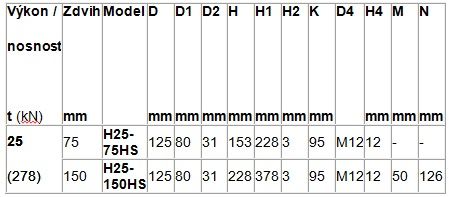

Rozměry válců - Pro zobrazení celé tabulky si prosím v úvodu stránky stáhněte náš katalog v PDF souboru.
