HV série Duté válce

DUTÉ HYDRAULICKÉ VÁLCE 60 AŽ 90 TUN

  1. zpětný zdvih stlačeným vzduchem – jednočinné nebo hydraulický - dvojčinné

Výkon

60-90 tun

Zdvih

75-150 mm








Jednočinné (dvojčinné) duté válce série HV jsou všestranně použitelné pro zkoušení, údržbu, tažení a napínání. Průchozí otvor ve válci umožňuje např. napínání lan a tyčí,  zvedání zavěšených břemen, demontáž zalisovaných nebo zadřených strojních dílů jako kolíků, čepů, hřídelí, pouzder apod.

d.jpgINOVACE - Díky zpětnému zdvihu pomocí stlačeného vzduchu spojují tyto  válce výhody jednočinných a dvojčinných válců – pouze jedna hadice s jednodušším čerpadlem a rychlý zpětný zdvih i při delší přívodní hadici.



3 ROKY ZÁRUČNÍ DOBA DÍKY PROVĚŘENÉ KVALITĚ

  • K použití i v nepříznivých podmínkách je povrch pístnice tvrzený s antikorozní úpravou a chráněn stíracím kroužkem.
  • Standard H - tvrzená vnitřní plocha válce se zvýšenou ochranou proti korozi vede k odolnosti proti vlhkosti a poškození vnitřku válce nečistotami. Tím se minimalizuje možnost zadírání.
  • Standard S - vysoká odolnost proti nečistotám v oleji díky stíracímu kroužku
  • Flexibilita
    • závitové otvory ve dně válce umožňují připevnění na různá zařízení
    • pro snadnou manipulaci je velikost HV60 standardně vybavena madlem a velikost HV90 madlem i závěsnými oky
  • Zpětný zdvih pístu – pomocí stlačeného vzduchu v prostoru nad pístem
    • snadné plnění vzduchem 3 až 10 bar – jako pneumatika
    • velký průměr průchozího otvoru
    • vysoká rychlost zpětného zdvihu
    • menší rozměry a hmotnost
    • snadná přeměna na dvojčinný válec

Technické parametry

Výkon /

nosnost*



t (kN)

Zdvih





mm

Model







Plocha

pístu



cm2

Zdvih.

objem



cm3

Průměr

D



mm

Výška

H



mm

Hmotnost**





kg

60

(532)

75

HV60-75HS

82,47

618,5

165

173

21

150

HV60-150HS

82,47

1 237,1

165

248

29,5

90

75

HV90-75HS

130,18

976,4

205

205

40

150

HV90-150HS

130,18

1952,7

205

280

51

* Maximální výkon při tlaku ve válci 70 MPa                         **  Hmotnost včetně rychlospojky a olejové náplně












Modely HV60-75HS a HV60-150HS





























Modely HV90-75 a HV90-150

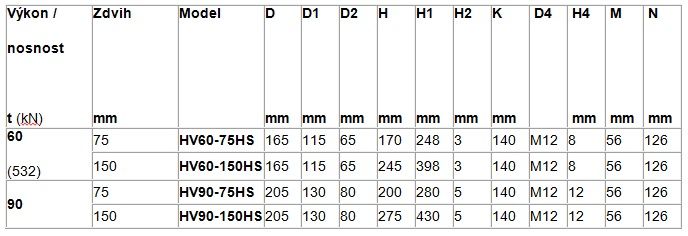

Rozměry válců - Pro zobrazení celé tabulky si prosím stáhněte v úvodu stránky náš katalog v PDF souboru.
