NÍZKÉ HYDRAULICKÉ VÁLCE S POJISTNOU MATICÍ 90 AŽ 200 TUN

Výkon

90-200 tun

Zdvih

50-100 mm



NM série 700 Bar

z.jpgy.jpgINOVACE. Díky kloubovému konkávnímu terči a kluzným podložkám jsou tyto válce při minimální zástavbové výšce naprosto odolné proti bočnímu zatížení bez zadírání.

Tyto mimořádně nízké a lehké hydraulické válce KGF řady NM jsou určeny pro zvedání a zafixování těžkých břemen v omezených prostorech. Díky nízkému provedení mají tyto válce minimální zástavbovou výšku a i přesto jsou naprosto odolné proti bočnímu zatížení bez zadírání.

Ideální pro zvedání mostů a ocelových konstrukcí, stavební rekonstrukce budov, hornictví i průmyslovou údržbu.

3 ROKY ZÁRUČNÍ DOBA DÍKY PROVĚŘENÉ KVALITĚ

  • Nejnižší výkonný zvedák, velká síla v kompaktním provedení
  • Pojistná matice pro bezpečné mechanické držení břemene po neomezeně dlouhou dobu
  • Standard HS - veškerá tělesa válců a matice mají speciální ochranu proti korozi, tření a zadření.
  • Rozdělovače šroubení – str. 29
  • Jedinečné řešení vodících ploch a kloubového tlačného terče
    odolává bočnímu zatížení bez zadírání
    až do 30%. Při nárustu boční
    síly dojde k posunutí nebo naklopení válce. Vodící a těsnící plochy tím nejsou poškozeny a válec se nebude zadírat.

  • Flexibilita
    • závitové otvory ve dně válce umožňují připevnění na různá
      zařízení
    • pro snadnou manipulaci je tato série standardně vybavena
      madlem
  • Zpětný zdvih pístu pomocí výkonné vratné pružiny u všech válců KGF v základním vybavení
  • Příslušenství: Kluzné podložky z tvrzeného materiálu – vhodné především, pokud má zvedané břemeno drsný povrch. Eliminují boční sílu tak, že i za nepříznivých podmínek nemůže dojít k poškození válce bočním zatížení a zadření. Pokládají se na válec, mezi píst a zvedané břemeno.

ROZSAH DODÁVKY

  • Válec s pojistnou maticí
  • Rychlospojka pro připojení ke zdroji tlakového oleje

PŘÍSLUŠENSTVÍ

  • Kluzné podložky
  • Čerpadla – např.
    PD-1600, více na str. 26
  • Manometry – např. průměr 63 mm, více na str. 28
  • Hadice – str. 28
  • Rozdělovače šroubení – str. 29

Jedinečné řešení vodících ploch a kloubového tlačného terče
odolává bočnímu zatížení bez zadírání
až do 30%. Při nárustu boční
síly dojde k posunutí nebo naklopení válce. Vodící a těsnící plochy tím nejsou poškozeny a válec se nebude zadírat.

  • Flexibilita
    • závitové otvory ve dně válce umožňují připevnění na různá
      zařízení
    • pro snadnou manipulaci je tato série standardně vybavena
      madlem
  • Zpětný zdvih pístu pomocí výkonné vratné pružiny u všech válců KGF v základním vybavení
  • Příslušenství: Kluzné podložky z tvrzeného materiálu – vhodné především, pokud má zvedané břemeno drsný povrch. Eliminují boční sílu tak, že i za nepříznivých podmínek nemůže dojít k poškození válce bočním zatížení a zadření. Pokládají se na válec, mezi píst a zvedané břemeno.

Kluzná
podložka

Model

Průměr
mm

Tloušťka
mm

PNM90

NM90-50HS

155

15

PNM140

NM140-50HS

170

20

PNM200

NM200-100HS

210

20



















Technické parametry

Výkon /

nosnost*



t (kN)

Zdvih





mm

Model







Plocha

pístu



cm2

Zdvih.

objem



cm3

Průměr

D



mm

Výška

H



mm

Hmotnost

**



kg

90  (929)

50

NM90-50HS

132,7

663,4

165

137

20

80

NM90-80HS

132,7

1 061,4

165

174

25

100

NM90-100HS

132,7

1327

165

200

28,5

140 (1 407)

50

NM140-50HS

201,1

1 005,3

202

149

31,5

80

NM140-80HS

201,1

1608,8

202

189

39

200 (1 985)

100

NM200-100HS

283,4

2 834

245

235

75

* Maximální výkon při tlaku ve válci 70 MPa                                                                                               **  Hmotnost včetně rychlospojky a olejové náplně

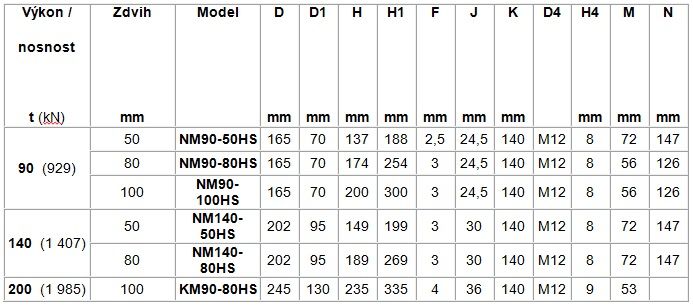

Rozměry válců

1. obrázek Modely NM90-80 a NM90-100  2. obrázek NM90-50, NM140-50 a NM140-  3. obrázek Model NM200-100

xx.png x.png xxx.png
