T SÉRIE

TAŽNÉ HYDRAULICKÉ VÁLCE 5 AŽ 10 TUN, JEDNOČINNÉ

Tažné válce T jsou určeny k aplikacím, kde je třeba tahové síly, jako např. ke stažení sestav a modulů. Pro snadné připevnění na různá zařízení je válec vybaven třemi různými závity.



3 ROKY ZÁRUČNÍ DOBA DÍKY PROVĚŘENÉ KVALITĚ

  • K použití i v nepříznivých podmínkách je povrch pístnice vyroben z  tvrdochromu a chráněn stíracím kroužkem
  • 3 různé závity k připevnění na různá zařízení. Vnitřní závit ve dně a vnější závit na pístnici umožňují montáž koncovek, vnější závit na hlavě usnadňuje připevnění na přípravky a stroje
  • Standard H – tvrzená vnitřní plocha válce se zvýšenou ochranou proti
    korozi
     vede k odolnosti proti vlhkosti a poškození vnitřku válce nečistotami. Tím se minimalizuje možnost zadírání.
  • Standard S – vysoká odolnost proti nečistotám v oleji díky stíracímu kroužku
  • Zpětný zdvih pístu pomocí výkonné vratné pružiny u všech válců KGF v základním vybavení

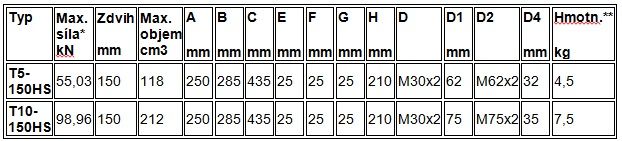

TECHNICKÉ PARAMETRY

* Maximální výkon při tlaku ve válci 700 bar
**  Hmotnost včetně rychlospojky a olejové náplně

tažný válec.jpg

Příslušenství: Vidlice

Vidlice A B C D E F G H I
Vnější 153 56 62 M30x2 25 100 60 30 35
Vnitřní 128 56 62 M30x2 25 100 60 30 35



Vnější vidlice                                                                                 Vnitřní vidlice


PŘÍSLUŠENSTVÍ

  • Vidlice
  • Hydraulické čerpadlo – např. PJ-500
  • Manometr – např. průměr 63 mm
  • Hadice
  • Rozdělovače šroubení, více v Příslušenství

ROZSAH DODÁVKY

  • Válec
  • Rychlospojka pro připojení ke zdroji tlakového oleje

Zde naleznete příklady zapojení zvedacích hydraulických souprav s příslušenstvím.
