U SÉRIE

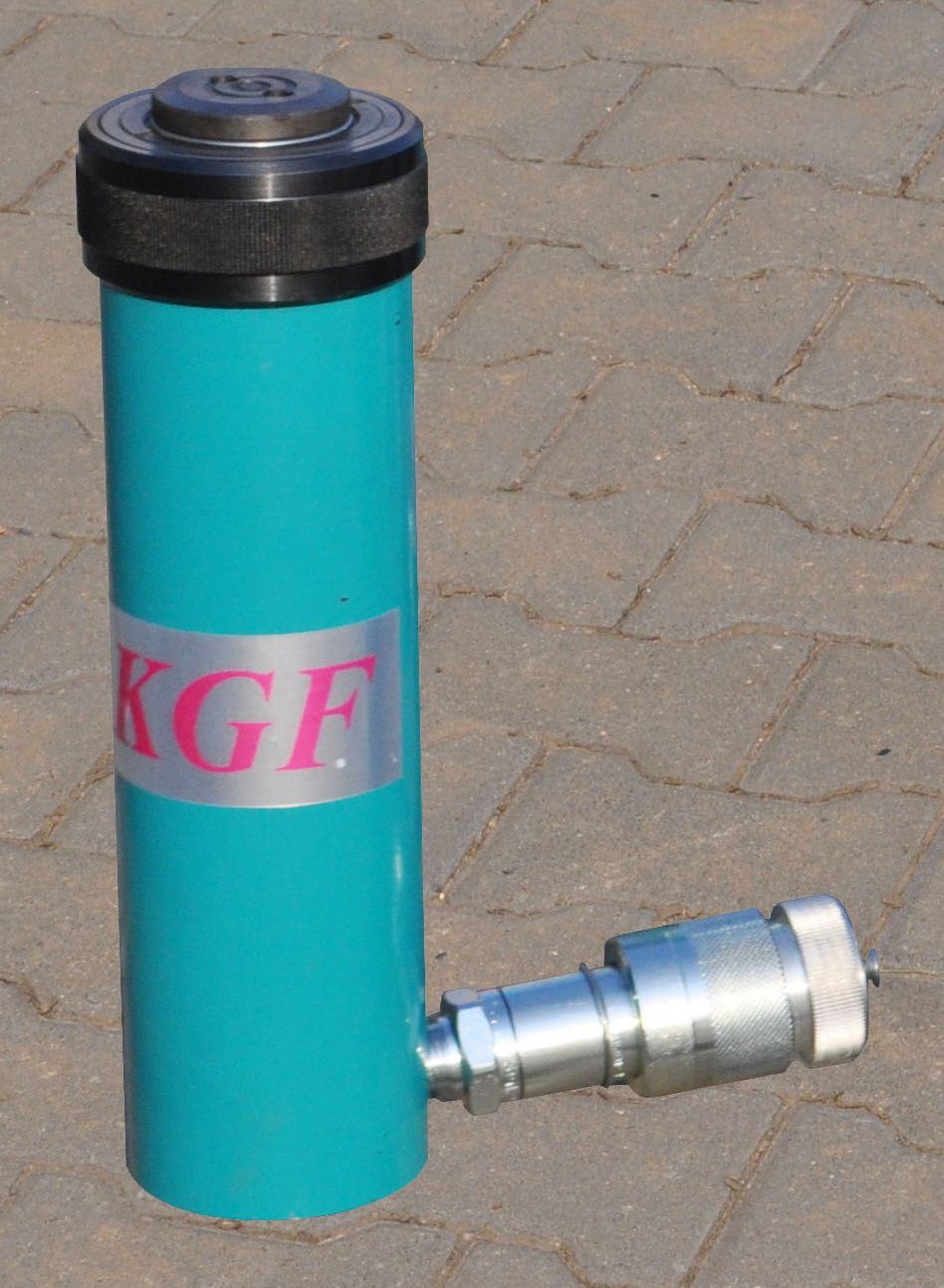

VÍCEÚČELOVÉ HYDRAULICKÉ VÁLCE 5 - 90 TUN, JEDNOČINNÉ

Tyto univerzální vysokotlaké hydraulické válce série U jsou vhodné na zvedací a spouštěcí práce i jako silový prvek různých zařízení (lisy, upínací a rozpínací zařízení apod.). Uplatní se především v těžkém průmyslu, ve stavebnictví a při veškerých údržbářských a montážních pracích.

3 ROKY ZÁRUČNÍ DOBA DÍKY PROVĚŘENÉ KVALITĚ

  • Zpětný zdvih pístu pomocí výkonné vratné pružiny u všech válců KGF v základním vybavení
  • K použití i v nepříznivých podmínkách je povrch pístnice vyroben z tvrdochromu a chráněn stíracím kroužkem
  • Standard H  tvrzená vnitřní plocha válce se zvýšenou ochranou proti korozi vede k odolnosti proti vlhkosti a poškrábání uvnitř válce
  • Standard S – vysoká odolnost proti nečistotám v oleji díky stíracímu kroužku, vhodné k použití i v nepříznivých podmínkách
  • Jedinečné řešení kluzných vodících ploch odolává bočnímu zatížení bez zadírání. Při nárustu boční síly dojde k posunutí nebo naklopení válce. Vodící a těsnící plochy tím nejsou poškozeny a válec se nebude zadírat.
  • Flexibilita
    • volitelné tlačné terče na čele pístu pro přizpůsobení k druhu zátěže
    • závitové otvory ve dně válce umožňují připevnění na různá zařízení
    • modely U50 – U90 jsou vybaveny madlem pro snadnou manipulaci
  • Vysoká životnost daná konstrukčním provedením a použitými materiály jako vysokopevnostní legovaná ocel a  kvalitní těsnící prvky

TECHNICKÉ PARAMETRY

  1. Víceúčelové hydraulické válce 5 - 10 tun
  2. Víceúčelové hydraulické válce 15 - 25 tun
  3. Víceúčelové hydraulické válce 50 - 90 tun
Model Nosnost

t
Síla*

kN
Zdvih

mm
Průměr

mm
Výška

mm
Hmotn.**

kg
U5 - 45HS 5 49,5 45 45 104 1,7
U10 - 25HS 10 111,3 25 62 89 1,9
U10 - 45HS 10 111,3 45 62 109 2,6
U10 - 90HS 10 111,3 90 62 164 3,3
U10 - 150HS 10 111,3 150 62 229 4,3
U15 - 25HS 15 166,3 25 75 97 2,1
U15 - 50HS 15 166,3 50 75 122 3,5
U15 - 100HS 15 166,3 100 75 179 4,9
U15 - 150HS 15 166,3 150 75 229 6,6
U15 - 200HS 15 166,3 200 75 279 7,6
U25 - 25HS 25 269,4 25 95 105 5,5
U25 - 50HS 25 269,4 50 95 130 6,3
U25 - 100HS 25 269,4 100 95 190 9,0
U25 - 150HS 25 269,4 150 95 240 10,5
U25 - 200HS 25 269,4 200 95 290 14,0
U25 - 250HS 25 269,4 250 95 340 17,0
U50 - 50HS 50 496,2 50 130 162 17,0
U50 - 100HS 50 496,2 100 130 212 20,0
U50 - 150HS 50 496,2 150 130 262 23,0
U50 - 200HS 50 496,2 200 130 312 26,0
U50 - 250HS 50 496,2 250 130 362 29,0
U50 - 300HS 50 496,2 300 130 412 32,0
U90 - 50HS 90 929,1 50 170 202 30,0
U90 - 100HS 90 929,1 100 170 252 36,0
U90 - 150HS 90 929,1 150 170 302 42,0
U90 - 200HS 90 929,1 200 170 352 48,0
U90 - 250HS 90 929,1 250 170 402 53,0
U90 - 300HS 90 929,1 300 170 452 59,0

*   Maximální síla při tlaku ve válci 70 MPa
**  Hmotnost včetně rychlospojky a olejové náplně



ROZSAH DODÁVKY

  • Válec se základním tlačným terčem
  • Krycí objímka na vnějším závitu
  • Rychlospojka pro připojení ke zdroji tlakového oleje

PŘÍSLUŠENSTVÍ

  • Hydraulické čerpadlo – např. PJ-500
  • Manometr – např. průměr 63 mm
  • Hadice
  • Rozdělovače šroubení, více v Příslušenství

Zde naleznete příklady zapojení zvedacích hydraulických souprav s příslušenstvím.
