U SÉRIE, 15 - 25 TUN

VÍCEÚČELOVÉ HYDRAULICKÉ VÁLCE, JEDNOČINNÉ

  • tlačná síla od 15 do 25 tun
  • tvrzené antikorozní plochy válce - provedení H
  • odolnost proti nečistotám v oleji - provedení S
  • úplná stranová únosnost
  • vysoká životnost daná konstrukčním provedením a použitím kvalitních materiálů těsnících prvků
  • povrch pístnice z tvrdochromu a stírací kroužek umožňují použití i v nepříznivých podmínkách
  • zpětný pohyb pístu pomocí vratné pružiny
  • připojení na zdroj tlakového oleje pomocí standardní rychlospojky
  • závitové otvory na spodní ploše pro upevnění na různá zařízení
  • volitelné tlačné terče na čele pístu pro přizpůsobení k druhu zátěže
  • maximální pracovní tlak 70 MPa

3 ROKY ZÁRUČNÍ DOBA DÍKY PROVĚŘENÉ KVALITĚ

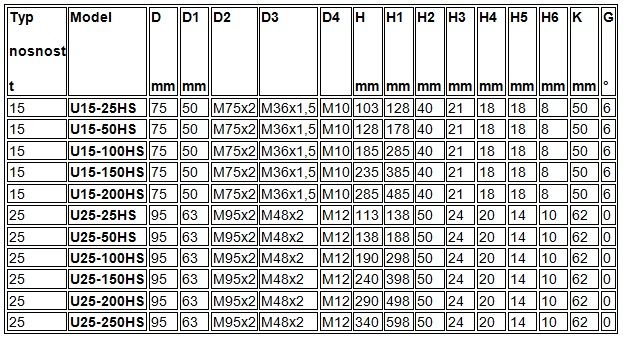

Typ

nosnost

t

Model





Max.

síla*

kN

Zdvih



mm

Plocha

pístu

cm2

Zdvih.

objem

cm3

Průměr

D

mm

Výška

H

mm

Hmotnost

**

kg

15 U15-25HS 166,3 25 23,8 59 75 103 3,6
15 U15-50HS 166,3 50 23,8 119 75 128 4,2
15 U15-100HS 166,3 100 23,8 238 75 185 5,8
15 U15-150HS 166,3 150 23,8 356 75 235 6,8
15 U15-200HS 166,3 200 23,8 475 75 285 8,1
25 U25-25HS 269,4 25 38,5 96 95 113 5,5
25 U25-50HS 269,4 50 38,5 192 95 138 6,3
25 U25-100HS 269,4 100 38,5 385 95 190 9,0
25 U25-150HS 269,4 150 38,5 577 95 240 10,5
25 U25-200HS 269,4 200 38,5 770 95 290 14,0
25 U25-250HS 269,4 250 38,5 962 95 340 17,0

* Maximální síla při tlaku ve válci 70 MPa

**  Hmotnost včetně rychlospojky, krycí matice, tlačného terče a olejové náplně
