P SÉRIE, 10 TUN
PLOCHÉ HYDRAULICKÉ VÁLCE, JEDNOČINNÉ
- minimální stavební výška vzhledem ke zdvihu při zachování úplné stranové únosnosti
- doplněny válce s větším zdvihem
- tvrzené antikorozní plochy válce - provedení H
- odolnost proti nečistotám v oleji - provedení S
- úplná stranová únosnost
- zpětný pohyb pístu pomocí vratné pružiny
- připojení na zdroj tlakového oleje pomocí standardní rychlospojky
- maximální pracovní tlak 70 MPa
3 ROKY ZÁRUČNÍ DOBA DÍKY PROVĚŘENÉ KVALITĚ
Ploché válce jsou vhodné pro použití v prostoru s velmi malou volnou výškou na manipulaci s těžkými břemeny, např. při ustavování strojů na základ, při údržbářských a montážních pracích nebo jako první válce před nasazením válců s větším zdvihem. Jejich předností je rychlost pracovních taktů, nízká hmotnost a malé rozměry při vysoké tlačné síle.

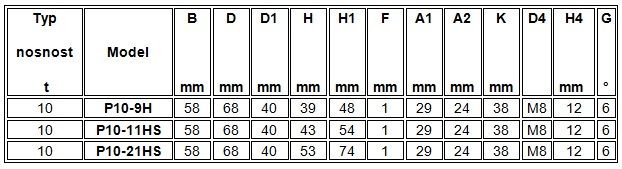

TECHNICKÉ PARAMETRY
|
Typ nosnost t |
Model
|
Max. síla* kN |
Zdvih
mm |
Plocha pístu cm2 |
Zdvih. objem cm3 |
Průměr D mm |
Výška H mm |
Hmotnost
kg |
| 10 | P10-9H | 111,3 | 9 | 15,9 | 11,3 | 68 | 39 | 1,0 |
| 10 | P10-11HS | 111,3 | 11 | 15,9 | 13,8 | 68 | 43 | 1,1 |
| 10 | P10-21HS | 111,3 | 21 | 15,9 | 26,4 | 68 | 53 | 1,3 |
* Maximální síla při tlaku ve válci 70 MPa
