D SÉRIE

DVOJČINNÉ HYDRAULICKÉ VÁLCE

Dvojčinné hydraulické válce D jsou vhodné v situacích, které vyžadují působení silou ve dvou různých směrech. Dále se hodí v případech, kde je třeba jak řízené zvedání tak řízené spouštění břemene. Ideální jsou také tam, kde je nutné spolehlivě docílit velmi rychlého zpětného zdvihu při použití dlouhých hadic.

3 ROKY ZÁRUČNÍ DOBA DÍKY PROVĚŘENÉ KVALITĚ

  • Jedinečné řešení vodících ploch odolává bočnímu zatížení bez zadírání
  • Standard H – tvrzená vnitřní plocha válce se zvýšenou ochranou proti korozi vede k odolnosti proti vlhkosti a poškození vnitřku válce nečistotami. Tím se minimalizuje možnost zadírání.
  • Standard S – stírací kroužek pístu zabraňuje znečištění oleje a prodlužuje životnost
  • Pojistný ventil chrání před poškozením v případě náhodného přetlaku.
  • Ve spojení s vhodným dvoustupňovým čerpadlem je možné docílit velice vysoký pracovní výkon



DS - Standardní dvojčinné válce

DU - Víceúčelové dvojčinné válce
  • Vhodné pro zvedací a snižovací práce
  • Závitové otvory ve dně válce usnadňují montáž na různá zařízení
  • S těmito válci nelze vyvodit tažnou sílu
  • Víceúčelový dvojčinný válec může působit tlakovou i tahovou silou
  • Závit na čelní straně pístnice k přenášení tažné síly
  • Vnější závit s krytkou na obvodu válce k montáži na různá zařízení
  • Závitové otvory ve dně válce (jako u provedení DS)
  • Na zvedací a snižovací práce nebo jako silový prvek různých zařízení

  ROZSAH DODÁVKY

  • Pevný tlačný terč na čelní straně pístu
  • Rychlospojky standardního provedení pro připojení ke zdroji tlakového oleje
  • Pojistný ventil na válci pro ochranu pracovního prostoru

ROZSAH DODÁVKY

  • Pevný tlačný terč na čelní straně pístu
  • Rychlospojky standardního provedení pro připojení ke zdroji tlakového oleje
  • Pojistný ventil na válci pro ochranu pracovního prostoru
  • Pevná ocelová krytka chránící vnější závit

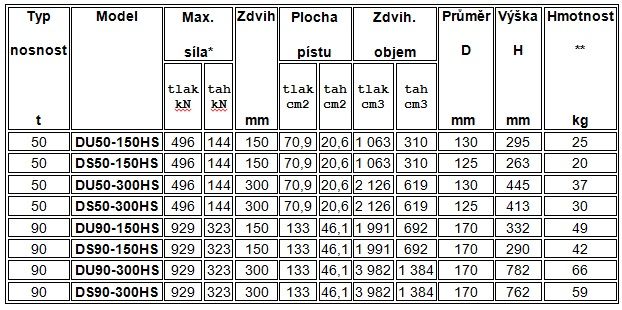

TECHNICKÉ PARAMETRY

* Maximální výkon při tlaku ve válci 700 bar
**  Hmotnost včetně rychlospojky a olejové náplně


Typ

nosnost

 t

Model

D



mm

D1



mm

D2



D3



D4



H



mm

H1



mm

H2



mm

H3



mm

H4



mm

H5



mm

H6



mm

K



mm

M



mm

N



mm

50 DU50-150HS 130 80  M130x2  M56x3 M12  295 445 55 60 15 40 15 95 50 126
50 DS50-150HS 125 80  -  - M12  263 413 - - 15 - 3 95 50 126
50 DU50-300HS 130 80  M130x2  M56x3 M12  445 745 55 60 15 40 15 95 50 126
50 DS50-300HS 125 80  -  - M12  413 713 - - 15 - 3 95 50 126
90 DU90-150HS 170  105  M170x3  M72x4 M12 332 482 65 70 20 45 15 95 50 126
90 DS90-150HS 170  105  -  - M12 290 462 - - 20 - 5 95 50 126
90 DU90-300HS 170 105 M170x3 M72x4 M12 482 782 65 70 20 45 15 95 50 126
90 DS90-300HS 170 105 - - M12 440 762 - - 20 - 5 95 50 126

V případě těžkého nasazení doporučujeme volitelnou doplňkovou výbavu:

DOPLŇKOVÉ VYBAVENÍ

  • Kloubový tlačný terč
  • Ochranný ventil

PŘÍSLUŠENSTVÍ

  • Hydraulické čerpadlo
  • Manometr – např. průměr 63 mm
  • Hadice
  • Rozdělovače šroubení, více v Příslušenství



Zde naleznete příklady zapojení zvedacích hydraulických souprav s příslušenstvím.
